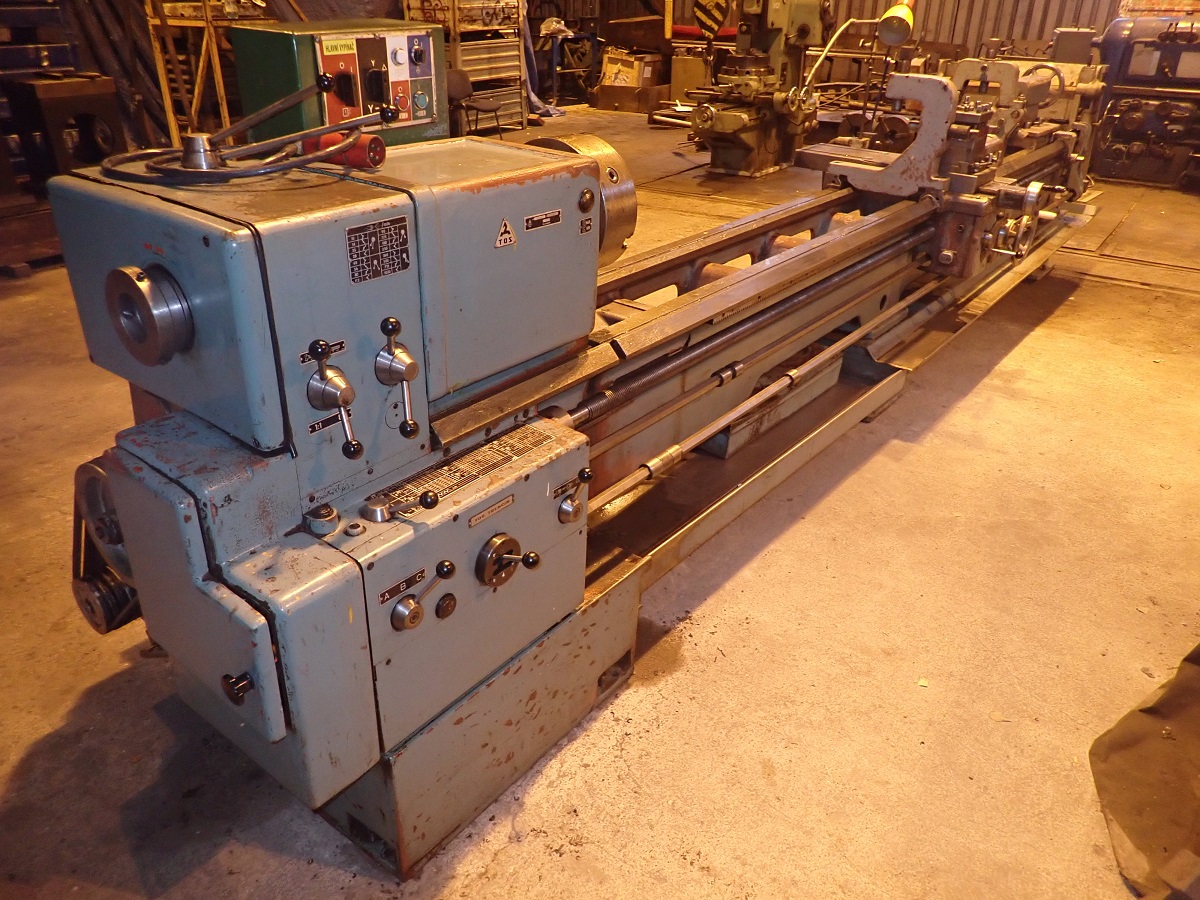

Název: Soustruh hrotový S 1600/6000
Výrobce: Škoda Plzeň
Rok výroby: 1954
Technické údaje:
oběžný průměr nad ložem mm 1600
vzdálenost hrotů mm 6000
oběžný průměr nad suportem mm 1200
kužel hrotů metrický 100
průměr lícní desky mm 1580
největší váha obrobků kg 28000
otáčky vřetena:
24 stupňů v rozsahu ot/min 0.71-140
posuvy: 32 podélných v rozsahu
I. ředa 16 stupňů mm/ot 0.18-5.6
II. řada 16 stupňů mm/ot 1.4-45
32 příčných v rozsahu mm/ot 0.07-18
závity:
35 metrických, stoupání mm 1-50
35 Whitwortových záv/1" 1/2-24
rychlý podélný pohyb suportu mm/min 3000
rychlý pohyb koníku po loži mm/min 2500
rychlý pohyb pinoly mm/min 1500
elektromotor na pohon stroje:
otáčky ot/min 960
výkon kW 56
Délka 11400mm
Šířka 3060mm
Výška 2500mm
Váha 44500Kg
Název: Bruska nástrojová BN 102
Výrobce: Erwin Junker, Středokluky
Rok výroby: 1998
Název: Frézka svislá
Výrobce: Německo
Rok výroby:
Název: Lis hydraulický P6320
Výrobce: Rusko
Pracovní síla 10t
Délka vysunutí pístu 400mm
Výška stolu od pístu 600mm
Rozměr spodního stolu 500x380mm
Rozměr horní desky 200x200mm
Vzdálenost mezi pístem a stěnou 200mm
Pracovní tlak max.160 Kp/cM2
Název: Soustruh hrotový SV 18R/1250
Výrobce: TOS Trenčín
Rok výroby:
Technické údaje:
oběžný průměr nad ložem mm 380
vzdálenost hrotů mm 750
délka soustruženého kužele max. mm 350
oběžný průměr nad suportem mm 215
vrtání vřetena mm 40
kužel ve vřetenu metrický 50
kužel hrotů MORSE 3
přední konec vřetena podle ČSN M 68
šířka lože mm 340
průměr sklíčidla mm 165
průměr lícní desky mm 320
průměr unášecího kotouče mm 220
otáčky vřetena:
21 stupňů v rozsahu ot/min 14-2800
posuvy: počet 52
podélné v rozsahu mm/ot 0.02-5.6
příčné v rozsahu mm/ot 0.01-2.8
závity: metrické, stoupání mm 0.2-140
Whitwortovy záv/1" 1/5-140
modulové modul 0.25-70
Diametral Pitch 1-224
elektromotor pro pohon stroje:
počet otáček 2800
výkon kW 6
půdorysná plocha stroje: šířka mm 950
délka mm 2520
váha stroje s normálním přísluš. kg 1710
Název: Vrtačka otočná VO 63
Výrobce: Kovosvit, Sezimovo Ústí
Technické údaje:
Kužel vřetene Morse 6
Maximální vzdálenost osy vřetena k vedení pláště mm 2000
Svislé přestavení ramena mm 950
Otáčky vřetena - počet stupňů 16
rozsah min-1 11-2000
Výkon hlavního motoru kW 5,5
Celkový příkon stroje kVA 8,5
Hmotnost kg 6900
Název: Vodorovná konzolová frézka FA 4 AH
Výrobce: TOS Kuřim
Rok výroby:
Technické údaje:
Vnější rozměry pracovního stolu mm 350x1600
Upínací drážky stolu
počet drážek 3
šířka x rozteč mm 18x80
Kužel vřetena
normální strmý 50
na přání Morse 5
Průměr vřetena v předním ložisku mm 90
Vzdálenost osy vřetena od stolu
největší mm 535
nejmenší mm 100
Vzdálenost osy vřetena k opěrnému ložisku
u strmého kužele a kužele ASA mm 570
u kužele Morse mm 540
Otáčky vřetena
počet stupňů 12
normální řada min-1 32-1400
na přání min-1 45-2000
Strojní pohyby stolu
podélný mm 1000
příčný mm 355
svislý mm 425
Posuvy
počet stupňů 15
podélné a příčné mm min-1 10-1250
svislé mm min-1 2,5-3,15
Rychloposuvy
podélný a příčný mm min-1 3200
svislý mm min-1 800
Elektromotor pro pohon vřetena kW 7,5
Elektromotor pro posuvy kW 1,1
Půdorysná plocha stroje mm 3010x2310
Hmotnost stroje kg 2580
Název: Frézka odvalovací na ozubená kola ZFWZ 250/3
Výrobce: Německo
Rok výroby:
Technické údaje:
Frézka odvalovací na ozubená kola ZFWZ 250/3 se hodí pro hospodárnou výrobu všech valivých ozubených válcových ploch, jako jsou například:
čelní kola s přímými zuby
šneková kola a šneky
ozubené hřídele
drážkované hřídele
vrubová ozubení
řetězová kola a rohatky, jakož i kuželová a vypouklá přímozubá čelní kola. Lze vyrábět vnější ozubení axiální, axiální a radiální, a radiálním frézováním. Axiální frézování se může uskutečňovat jako sousledné nebo nesousledné frézování.
Pracovní rozsah:
největší průměr obrobku 250 mm
největší modul 6mm
největší axiální posuv 275 mm
největší tangenciální posuv 100 mm
největší úhel sklonu zubů 45 stupňů
nejmenší počet frézovaných zubů 8/4
Rozměry:
největší průměr frézy 145 mm
největší délka frézy 170 mm
průměr upínací plochy stolu 27 5mm
průměr středícího vybrání stolu 200 mm H7
hloubka středícího vybrání stolu 75 mm
vzdálenost mezi středem frézy a upínací plochou stolu:
minimální 195 mm
maximální 470 mm
vzdálenost mezi středem frézy s středem stolu:
minimální 20 mm
maximální 230 mm
unášecí kužel pro frézovací trn 45 strmý kužel
Výkon:
otáčky frézy, plynule nastavitelné ve dvou rozmezích:
50...200 ot/min
125...400 ot/min
plynule nastavitelné posuvy:
axiální 0,2...10 mm/WU
radiální 0,025...4 mm/WU
WU=otáčení obrobku
hlavní motor 7,5 kW
přípojná hodnota, přibližně 22 kVA
Hmotnosti:
čistá hmotnost, přibližně 6500 Kg
rozměry:
délka 2950 mm
šířka 3100 mm
výška 1980 mm/ 2200 mm
Název: Automatická bruska na ozubená kola AZO
Výrobce: Reishauer, Švýcarsko
Rok výroby: 1975
Název: Bruska na ozubení FKP 326-10
Výrobce: Csepel
Rok výroby:
Název: Srovnávací stroj brusných šneků AM
Výrobce: Reishauer, Švýcarsko
Rok výroby: 1975

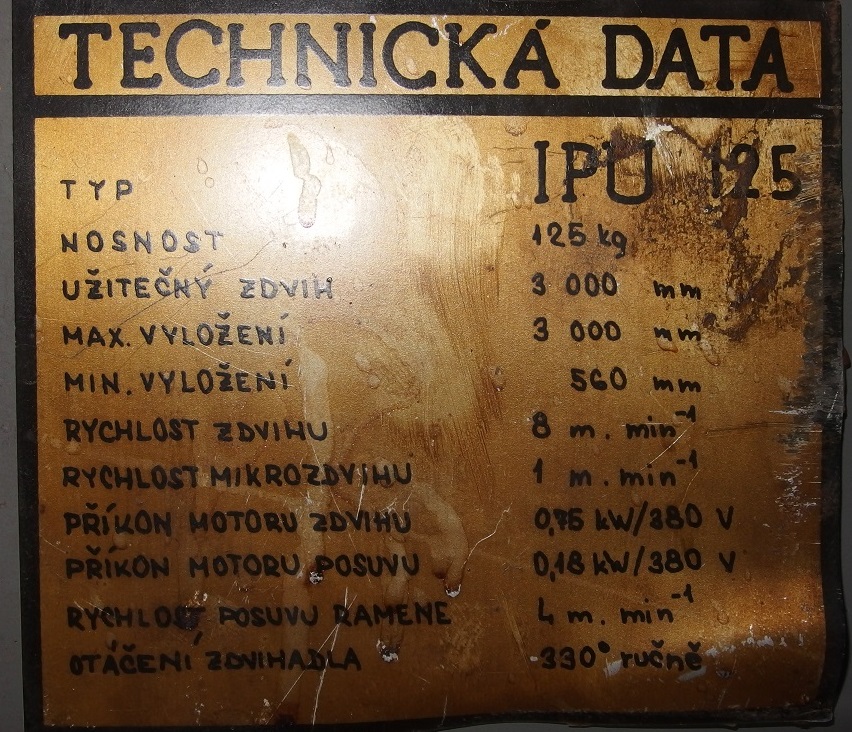

Název: Jeřábek otočný IPU 125
Výrobce: TOS Čelákovice
Rok výroby: 1985
Název: Opěrný sloup k vyvrtávačce W 100
